Fraiseuse PCB

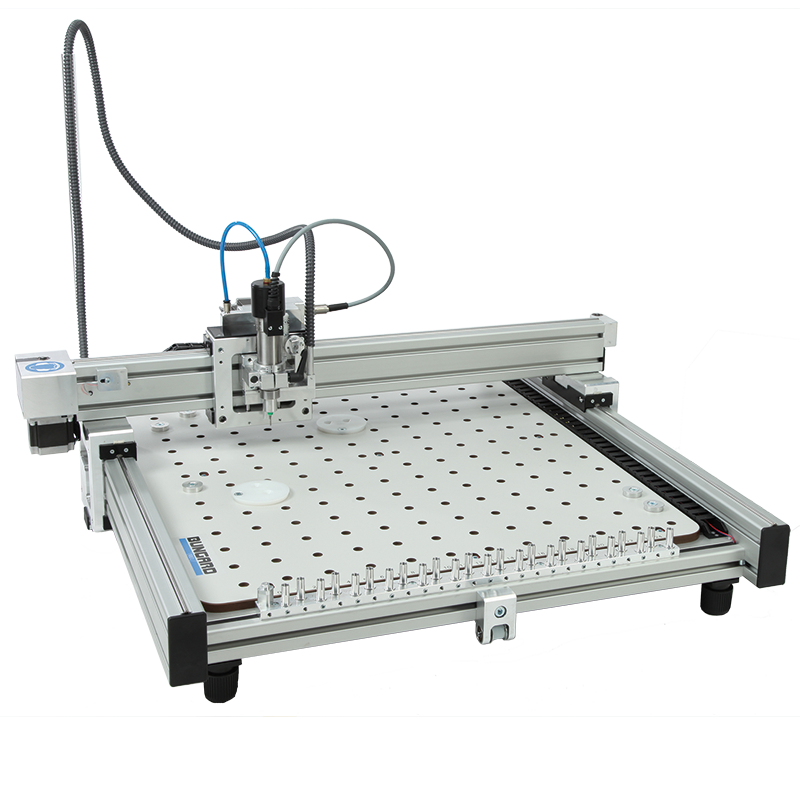

Bungard CCD/ATC/XL

La Bungard CCD/ATC/XL est une machine de perçage et de fraisage à commande numérique (CNC). Elle est spécifiquement conçue pour la fabrication de circuits imprimés (PCB). Elle bénéficie d’un changeur automatique de 25 outils (ATC), permettant de gérer de nombreux diamètres de perçage sans intervention humaine.

Tutoriel FlatCam
Fiche de procédure d'usinage

Spécifications Techniques

Caractéristique

Détails

Surface de travail

500x600x 38 mm

Changeur d’outils

25 emplacements automatiques

Vitesse de déplacement

1 – 9000 mm/min

Vitesse de perçage

5 trous / seconde (18 000 trous / heure)

Précision de positionnement

3,2 um

Diamètre d’outil

0,2mm à 3,175 mm (recommandé)

Dimensions (LxlxH)

950x950x300 mm

Poids

49 kg

Contraintes de Fabrication

Pour garantir la réussite de vos circuits et la longévité des outils, les règles de conception suivantes doivent être respectées :

  • Isolation du cuivre (Copper clearing) : Minimum 0,4 mm (peut descendre plus bas mais nécessite plus de travail).
  • Diamètre de perçage minimum : 0,3 mm.

Règles de Sécurité

L’utilisation de cette machine nécessite une vigilance constante pour éviter tout accident ou dommage matériel :

  • Aspiration obligatoire : L’aspirateur doit impérativement être allumé pendant tout l’usinage pour évacuer les poussières de résine toxiques.
  • Enceinte fermée : Gardez le capot de protection fermé pendant que la machine est en mouvement.
  • Zone d’exclusion : Ne jamais manipuler d’objets à l’intérieur de l’enceinte lorsqu’une autre personne opère la machine.
  • Surveillance active : Ne laissez jamais la machine fonctionner sans surveillance. Vous devez être prêt à presser l’arrêt d’urgence à tout moment.

Flux de Travail (Workflow)

Le passage de votre idée au circuit physique suit cette chaîne logicielle :

  1. Design : Conception du circuit sur un logiciel de CAO électronique (KiCad, Eagle, Altium, etc.).
  1. Préparation (CAM) : Utilisation de FlatCAM pour générer les parcours d’outils et les fichiers de perçage.
  1. Usinage : Pilotage de la machine via le logiciel RoutePro 3000.

Formation et Réservation

L’accès à cette machine est réservé aux membres ayant suivi la formation dédiée.

  • Durée de la formation : Environ 4 heures.
  • Prérequis : Savoir utiliser un logiciel de design électronique (KiCad ou équivalent).
  • Réservation : Directement sur la plateforme Planifab.
