Formation: Imprimante SLA Elegoo

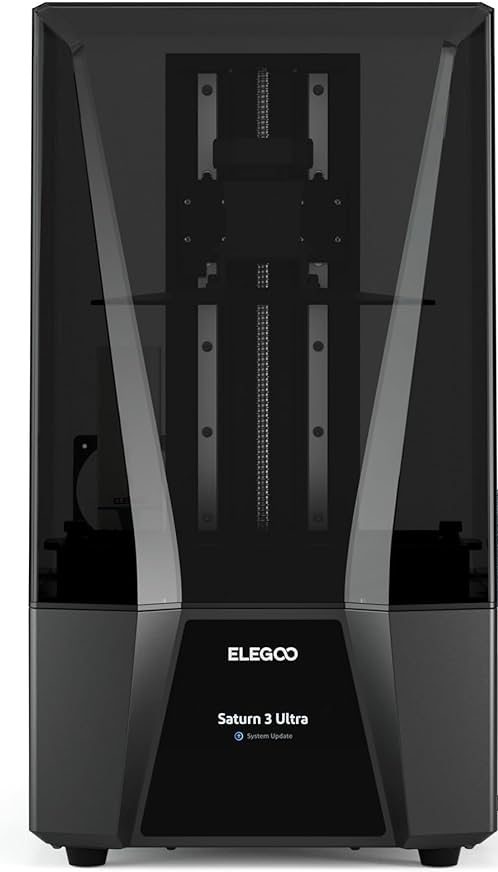

Cette page présente la formation pour la  Elegoo Saturn 3 Ultra

Avant de pouvoir passer la formation pour cette machine, vous devez passer la formation pour les imprimantes SLA Formlabs.

Vous pouvez consulter cette page pour un tableau comparatif des imprimante Formlabs et Elegoo disponible au Polyfab.



Procédure d'utilisation

Voici les étapes principales à suivre lorsque vous avez une pièce que vous voulez imprimer.

Préparer le fichier

• Ouvrez CHITUBOX, vérifier que la bonne imprimante est sélectionnée (ELEGOO Saturn 3 Ultra) et importer
le fichier .stl dans le slicer.
• Ouvrez l’onglet Slice Settings.
• Sélectionner le profile Standard Resin_Fast (vous pouvez télécharger le profile spécifique de la résine que
vous utilisez sur le site de CHITUBOX. Cependant le profile Resin_Fast imprime bien sur la plupart des
résine) et faites Apply.
• Aller à l’onglet support, Auto Support Mode désigne comment les supports vont être générer, +All génère
les supports platform-pièce et les supports pièce-pièce, +Platform génère seulement les supports
platform-pièce. Vous pouvez par la suite retirer certain support ou en ajouter.
• Une fois les supports configurer, revenez à l’onglet précédant et faites Slice.
• Enregistrer le fichier sur une clé USB



Lancer une impression

Vérifier qu’aucune pièce ne se situe sur la “Build Plate” et que la surface est propre. Sinon, aller à la section “Retirer l’impression”.

Si la résine présente dans le bac n’est pas la bonne, retirer le bac présent en en dévissant et en le rangeant dans un support prévu à cet effet. Ranger le bas à l’abris de la lumière dans l’armoire dédiée. Vérifier la propreté et l’écran (nettoyage avec le produit à vitre). Placer le bac correspondant à la résine souhaitée sur l’imprimante et compléter le remplissage jusqu’à la ligne du remplissage max. Bien nettoyer la “build plate” en cas de changement de résine !

Enregistrer le fichier slicé sur une clé USB. L’insérer dans l’imprimante sur le côté droit. Lancer l’impression à partir de l’écran tactile. Vérifier le bon fonctionnement des premières minutes d’impression.

Liste des résines disponibles au Polyfab

Retrait de la pièce

Dévisser le “build plate” de son support et égoutter la résine liquide restante dans le bac. Positionner la “build plate” au-dessus d’un bac métallique et utiliser une spatule métallique pour décoller la pièce. Vérifier que la “build plate” est propre et la repositionner sur l’imprimante.

Post-Traitement

Étapes à faire après l’impression pour améliorer les propriétés mécanique et de la sécurité de manipulation de votre pièce.

  • Water-washable :
    • Nettoyage de votre pièce dans le bain à vibration ultrasonique
      (~20 minutes)
    • Form Cure
  • Autres résines :
    • Nettoyage de votre pièce dans le bain à vibration ultrasonique
      (~20 minutes)
    • Nettoyage dans le bain d’alcool isopropylique, Form Wash (~20 minutes).
    • Form Cure
